产品概况:
普通的玻璃钢螺旋溜槽由于水流在回转运动中向外缘扩展的结果；靠近内缘层流带常出现脱水现象。致使分层难以有效进行，中矿量增加，精矿质量下降。我厂研究所采取在槽面上加入刻槽的办法改善了这种状况，有效提供了矿物的富集比，增加重矿物的回收率。溜槽流道表面的刻槽，使沉底运动的大比重的颗粒，被强化引导到靠向内侧位置，又能使此类大比重颗粒在向外侧运动时所受综合阻力增大，而较轻的小比重颗粒是浮在重颗粒上面运动，受刻槽的阻力影响较小，在离心力的作用下更快地流向外侧，从而使不同比重的矿物颗粒的分选效果更明显，重矿物回收率比同型号普通溜槽提高了1０%以上，选矿效果接近了国际先进水平。
特点：
矿浆流近刻槽前沿时产生旋涡，同时矿层增厚，加强了松散分层作用，从中矿带中析出的粗粒轻矿物越过刻槽移向外缘，底层重矿物则沿刻槽导向流向内缘。结果减少了中矿量，并提高了精矿金属回收率。
产品结构说明:
 |
玻璃钢螺旋溜槽由给矿匀分器、给矿槽、螺旋槽，产品截取槽、产品集聚斗和槽支架（包括十字架或三角架）等六部分组成。由螺旋片联接成的螺旋槽是主要部件。螺旋片是由玻璃钢（玻璃纤维增强塑料）制成，借螺栓接在一起，螺旋槽的选别面有一层预制的耐磨层。它具有质轻、坚固、经久耐用消费品的优点。螺旋槽的上方设有多管给矿匀分器分矿均匀，控制简便。分矿器自由放置在支桌的十字架（或三角架）上。均分的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上，进行分选。螺旋槽的尾端装在有阀块式新产品截取槽将分选的新产品沿径向按品位分成三种（或四种）新产品。用调节阀块的位置来改变各新产品的截取宽度。新产品集聚斗是一同心环形筒，将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面，曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、无运动件、重量轻、元噪音、配置安装和维修方便等优点。
1-槽钢机架； 2-给矿槽； 3-螺旋溜槽；
4-产物截取器； 5-接矿槽； 6-分矿斗
|

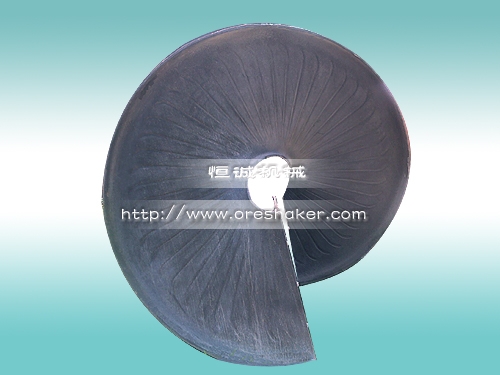

第二代刻槽溜槽叶片示意图>>>>点击进入平面溜槽
产品应用范围:
玻璃钢螺旋溜槽具有国内先进水平的高效重选新设备。用于选别粒度0.3-0.02毫米细粒的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物，经冶金部组织有关科研，设计、高校和厂矿等单位进行鉴定通过，认为该设备性能优良，选别指标先进，确定成批生产推广使用。
产品规格及技术参数:
| 型号 |
5LL-1200 |
5LL-900 |
5LL-600 |
| 外径(毫米) |
1200 |
900 |
600 |
| 螺距(毫米) |
900,720,540 |
675,540,405 |
450,360,270 |
| 距径比(螺距/直径) |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
| 横向倾角(度) |
9° |
9° |
9° |
| 每台最多安装螺旋头数 |
4-2 |
4-2 |
2 |
| 给矿粒度(毫米) |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
| 给矿浓度(%) |
25-55 |
25-55 |
25-55 |
| 生产能力(吨/时) |
4-6 |
2-3 |
0.8-1.2 |
| 外形尺寸 |
长(毫米) |
1360 |
1060 |
700 |
| 宽(毫米) |
1360 |
1060 |
700 |
| 高(毫米) |
5230 |
4000 |
2600 |
| 重量(公斤) |
600 |
400 |
150 |
第二代螺旋溜槽（刻槽溜槽）使用现场：

我厂经江西省石城县质量技术监督局颁发“企业产品执行标准证书”，执行企业标准号为：a/skx0401、0402、0404、0405、0406、0407、0408号。
管理规范、制度严密。本厂设立有产品质量，技术部，专门负责产品工艺设计；质量检验部：负责产品生产、出厂质量检验把关；售后服务部：负责产品安装调试使用。维修等技术支持；监督投诉部：负责产品质量投诉，投诉电话：15879720520。
