一、选矿设备—磁选机 选矿工艺步骤

选矿工艺由矿石可选性试验结果确定，选矿为阶段磨矿、阶段选别；弱磁选—细筛工艺流程，精矿采用过滤为阶段磨矿、阶段选别；弱磁选精矿堆存在精矿库。

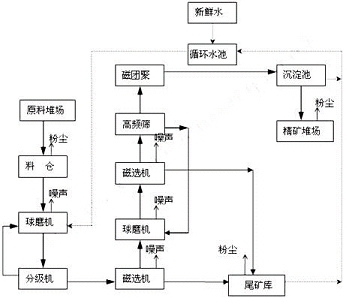

二、选矿设备的选矿工艺流程图如下

三、选矿工艺所用到的选矿设备介绍

选矿设备—球磨机

球磨机是物料被破碎之后，再进行粉碎的关键设备；

选矿设备—分级机

分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业；

选矿设备—磁选机

磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选， 磁选机也用于煤、非金属矿、建材等物料的除铁作业；

四、选矿工艺的具体实施方法

将破碎机【颚式破碎机 反击式破碎机 冲击式破碎机 复合式破碎机】破碎好的矿物粒径小于17mm的铁精粉堆入原料堆场，生产时将原料送入料仓后进入一级选矿设备—球磨机进行磨矿作业，经磨矿后，矿浆通过选矿设备—分级机进行分级，不合格产品经分级沉降返回球磨机再次进行磨矿，合格产品经溢流自流进入选矿设备—磁选机，分离出精矿和尾矿，精矿再经二级球磨机、二级磁选后进入高频筛筛选，筛上物返回二级球磨机磨制，筛下物精矿进入磁团聚，最后在精矿沉淀池沉淀脱水，堆入精矿堆场，形成最终合格的铁精矿粉产品，磁选过程中产生的尾矿浆经渠道自流入尾矿库沉淀。精矿沉淀池出水及尾矿库回水打回循环水池循环使用。
